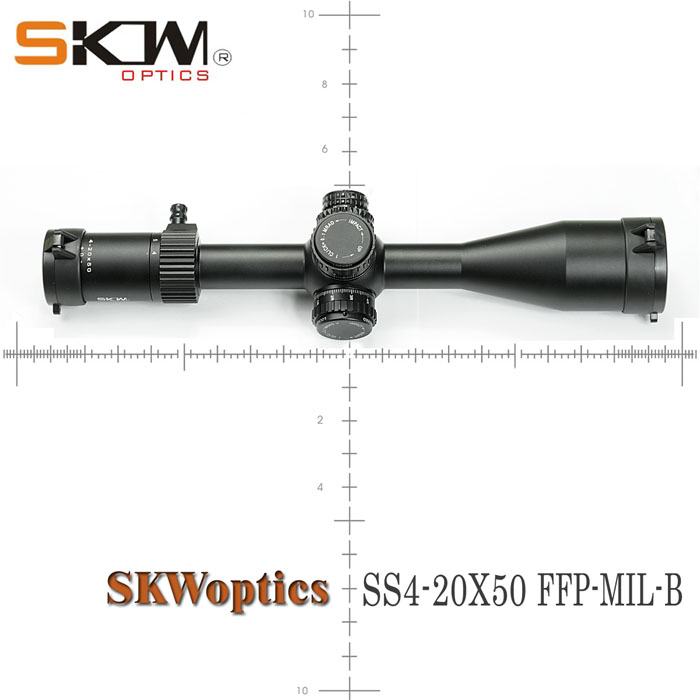

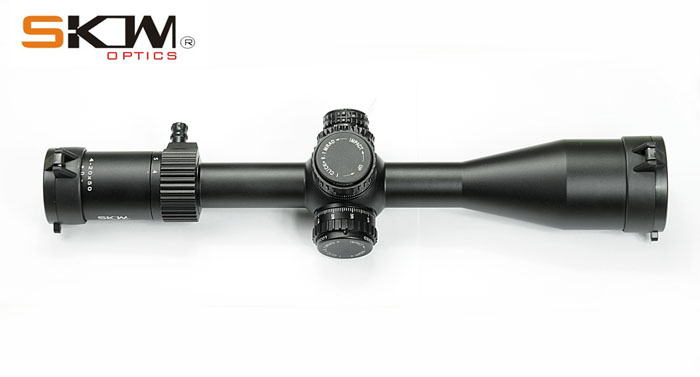

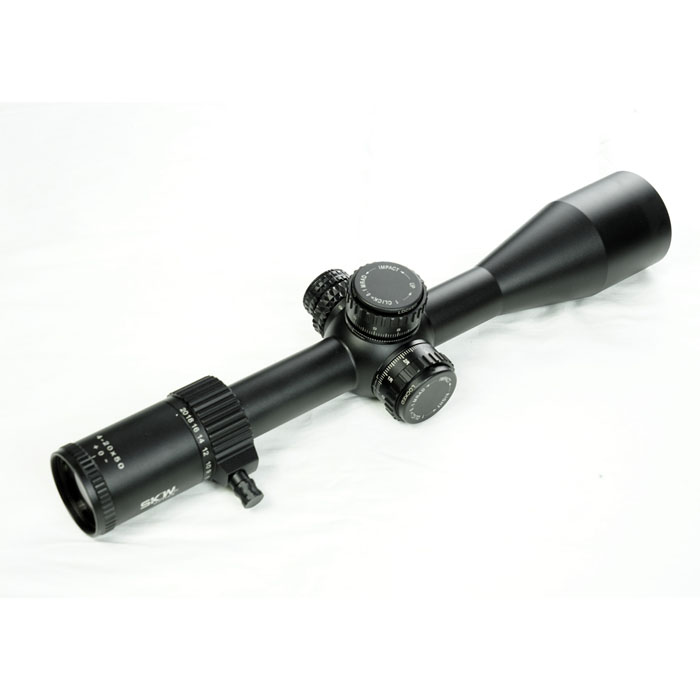

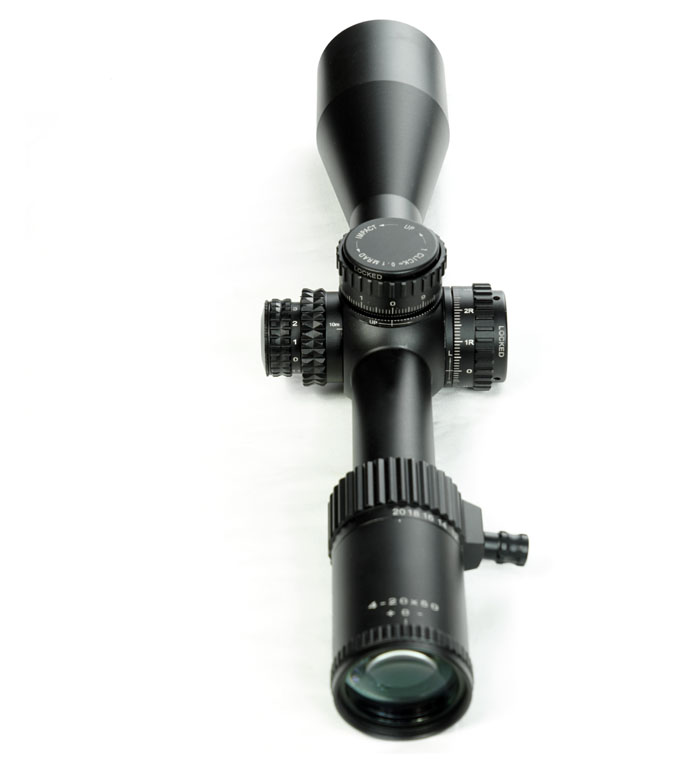

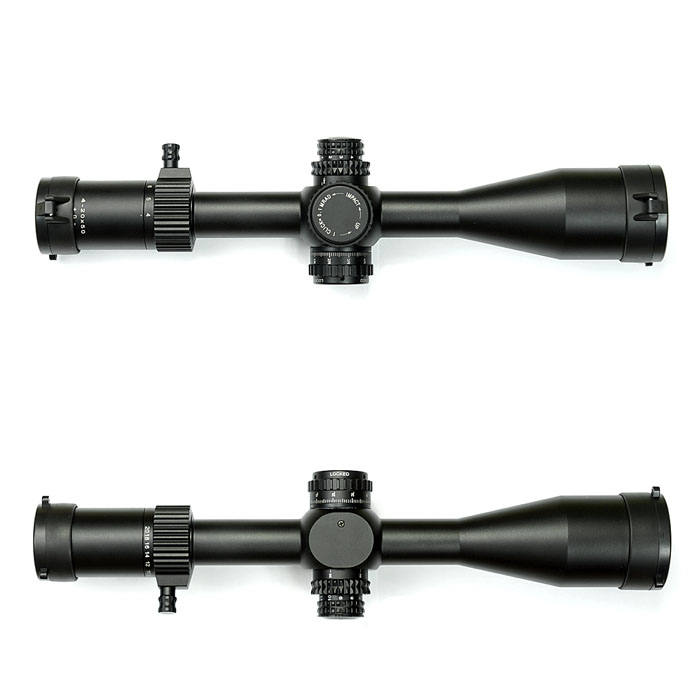

SKWOPTICS 4-20X50FFP-B 3500元

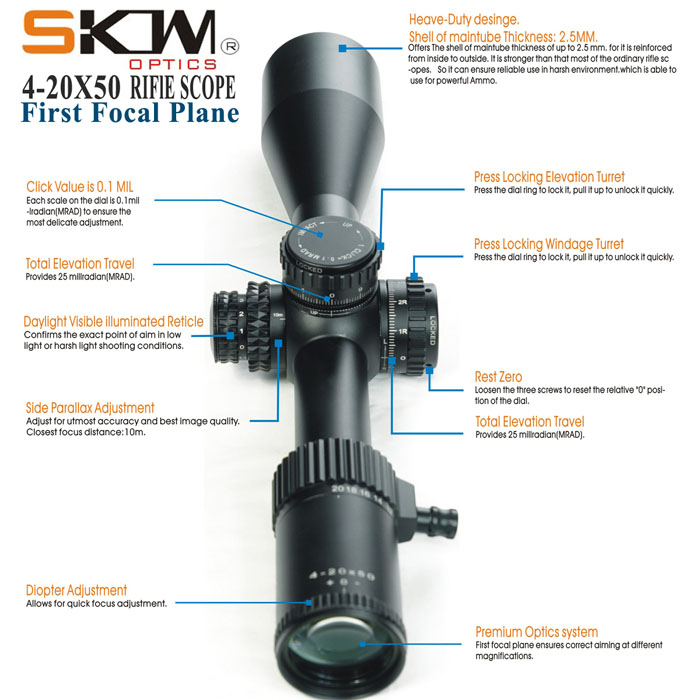

产品简介:


       采用新型高变倍比率前置第一焦平面光学系统,为满足战术和竞技射击要求而设计。

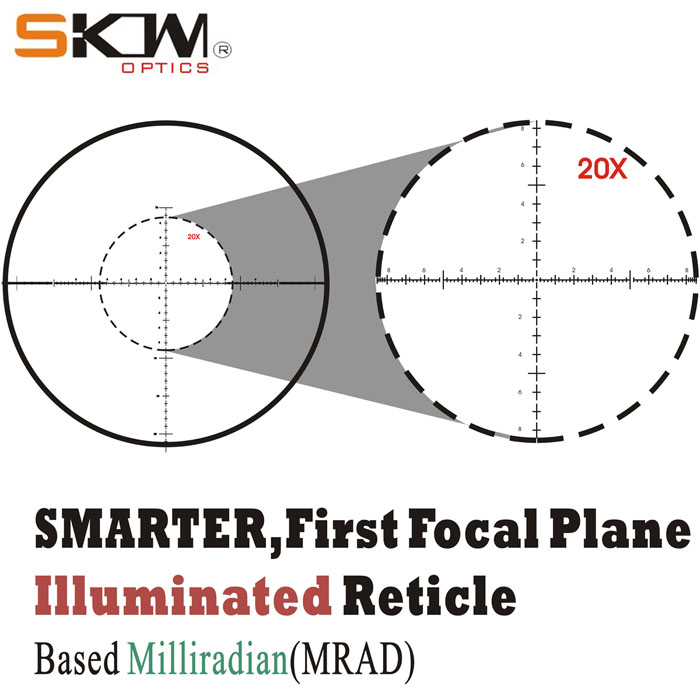

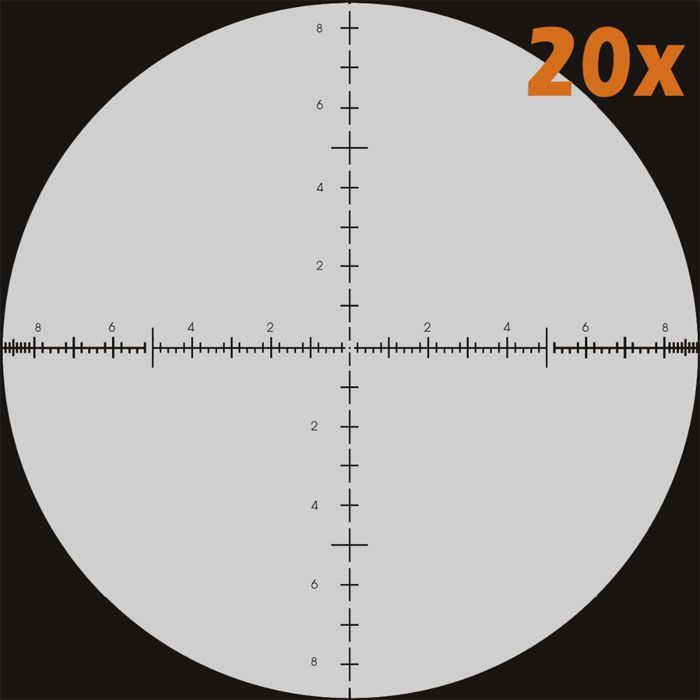

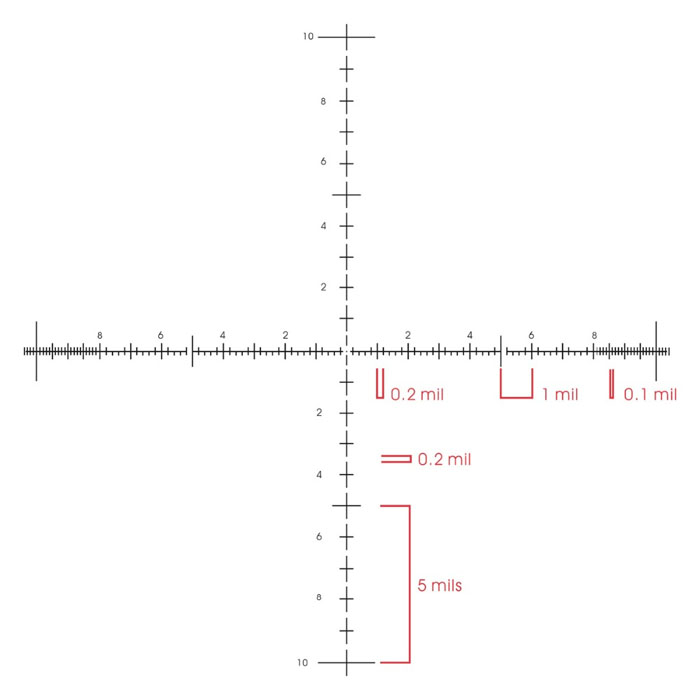

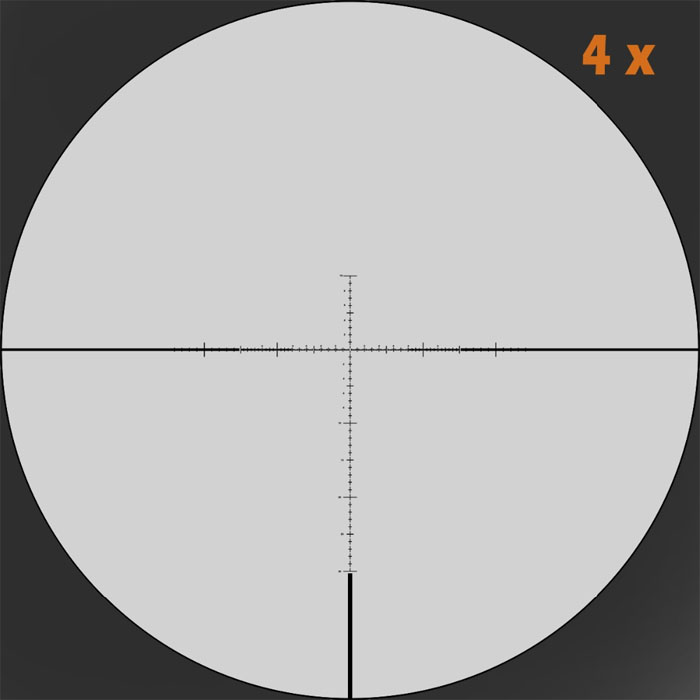

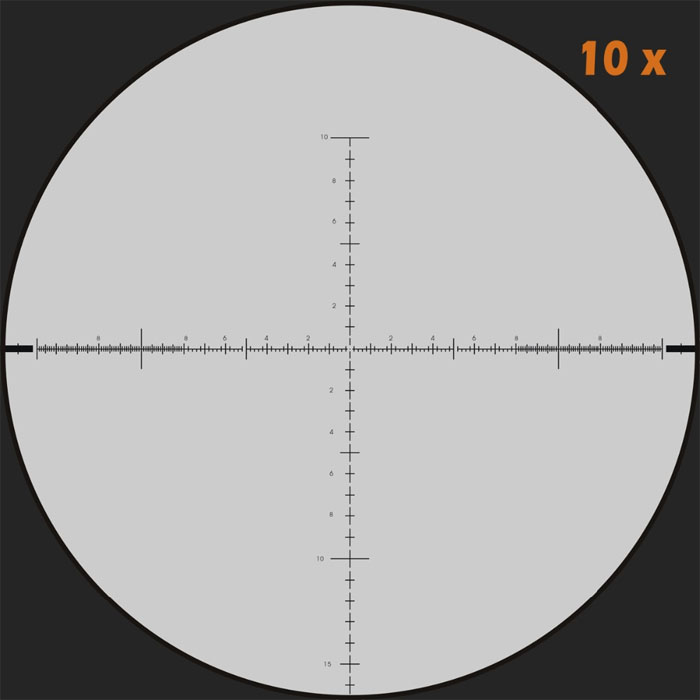

       第一焦平面可以在任何倍率下保证瞄准点的刻度值不变。
       由坚固的30毫米管径的6061-T6航空级铝管制成,4-20XFFP配备有高灵敏度的高低和风向调节手轮。总调整范围是24MIL的风偏和和高低总量,
       0.05MIL调节
       每个咔嚓值为0.05MIL增量,每圈共有240咔嚓。更适合远距离精密调节,高低和风偏调节手轮均有二次归零功能。

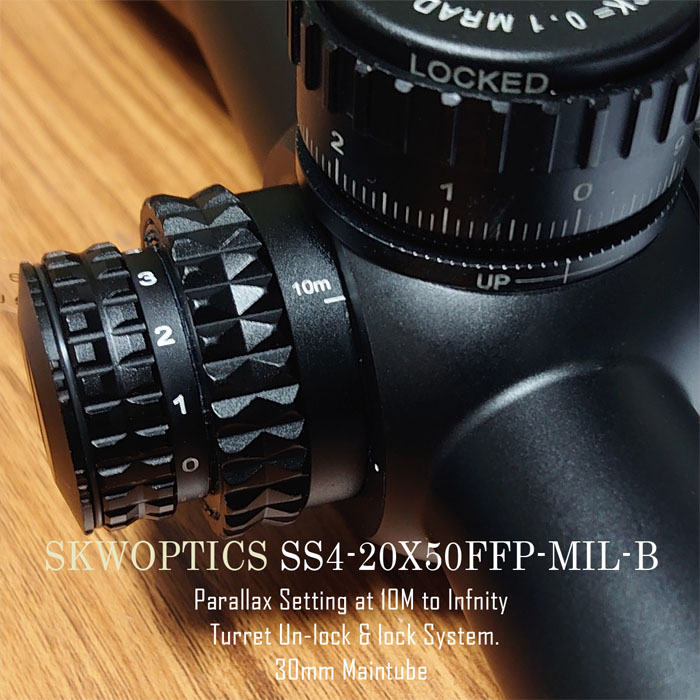

       新型拉拔式锁定
       拉起来,处于解锁状态,可以进高低或风偏进行调节,压下以后调节手轮处于锁死状态。方便携行,不会对调好的瞄具产生位移。
        4-20X FFP中的镜片采用硬质金刚石物理镀膜,可以防止在恶劣环境下,高速风时,砂粒对镜片镀膜的物理撞伤,同时,镜片内部所有与空气接受表面均镀有FMC全表面光学膜以获得最大的光传输能力。
       充氮和防水橡胶垫圈密封确保在所有温度和气候下有充足的防水防雾性能。
       近焦距离:10米
       4-20XFFP包括从10米到无限的视差调整,每个瞄具均配有和前后快速翻盖。



新的改进:

关于镜片表面涂层:

除了传统的光学抗反射和增透涂层外,产品中所有透镜的外表面都采用了硬化物理涂层,就像在玻璃上穿“盔甲”一样,以获得抗刮擦性。



钢制调节器组件

光学瞄准镜的弹道调节手轮非常重要,大多数光学瞄准器内部齿轮组以铝或铜制居多,齿轮的精度决定了瞄准器的精度。由于钢铁加工困难,所以甚至一些高端产品也一度由铜制成。SS4-20x50使用钢作为齿轮材料。所有齿轮精加工后,再进行淬火和硬化热处理。这样使它们非常耐磨,从而提高了使用寿命。

在光学瞄准行业,钢制齿轮一直是一个生产问题。如果材料太软,齿轮的硬度不如铜,但如果钢的硬度要求高,模具加工就会很麻烦或变为不可能;同时经过热处理后,尺寸也容易发生变化。但我们已在这个产品上完全解决了。

增强的零件结构:

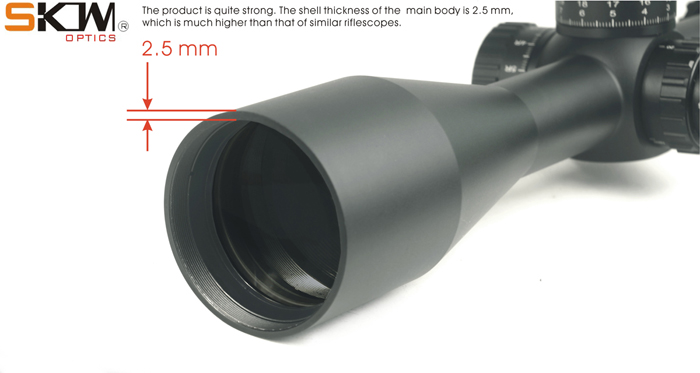

产品的管壁采用2.5MM的设计,比普通的产品都要厚实,普通的光学瞄具,一般壁厚是1.5MM--1.8MM.

该产品采用2.5MM的厚度,保证在任何时候不会因为摔落产生变形或是夹持变形。

大直径弹道调节手轮:

SKWoptics 光学瞄准镜的弹道调节手轮,采用了大直径齿轮系统。
和普通的标准小直径弹道调节手轮相比,调节的总量相等的前提下,大直径光学瞄准镜的
弹道调节手轮减少了转动的总圈数。这样的结构,更降低了炮塔的高度。产品的内部结构更加紧凑,故障率更低。

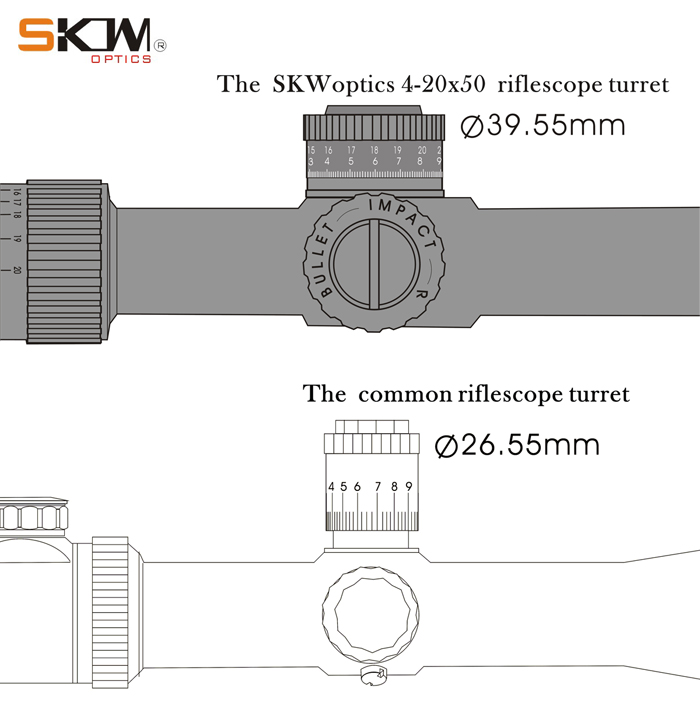

如下图:
SKWoptics4-20X50的炮塔,调节总量仅有2圈,但是调节总量却达到了24MIL(82.48MOA),每圈12MIL(41.24MOA).
而普通的光学瞄准镜小直径炮塔, 如果要达到这样的调节总量,通常至少要转动4-6圈左右。



                                                       产品名:4-20X50

参数:
倍率:4-20X
表面处理:低温硬质氧化
物镜直径:50mm
镜片镀膜:FMC+硬质钻石防刮膜
最近调焦距离:10米
管径:30mm
镜身材质:6061-T6
分划照明:红绿光
电池:2032
分划板类型:玻璃蚀刻
分划板位置:第一焦像面 (前置分划)
咔嚓值:100码外 1/10 Mil
视差调节:侧调焦
出瞳直径(mm): 4x 12.5mm  20x 2.5mm
出瞳距离(mm): 91.44mm
100yds视距(ft): 4x  28.5yds  20x  5.8yds
高低调节总行程:120Mil
方向调节总行程:90Mil
抗冲击值:1200Gs/3000times
充氮:是
长度(mm):372
重量:840g






分划板前置式的瞄准镜优缺点:

优点是:
不论在任何倍率,进行测距或是用辅助分划线来瞄准时,其瞄准点或测距点不受倍率的影响.分划板上面的线与线或点与点的间距不变.
这种瞄具的缺点是:由于分划版在转像镜组前面,所以当倍率放大时,一但分划板上有小小的脏点.将会被放得极大.影响美观,另外分划线在低倍时如果作成标准的粗细时,在高倍时会变得很粗,对小目标的瞄准会有困难.有时候,设计师会将分划线在低倍时作细,以便于在高倍时,分划线不会变得过粗,但是这样一来,在低倍时,又会因为线过细影响瞄准.成了吃力不讨好.
分划前置瞄准镜优缺点掺半.目前主要是军用镜上使用较多.民用镜仍以后置式为主.












    正像系统           第一视焦平面                     物镜组



         第一视视焦平面,位于物镜的焦点与正像系统的焦点交汇处。

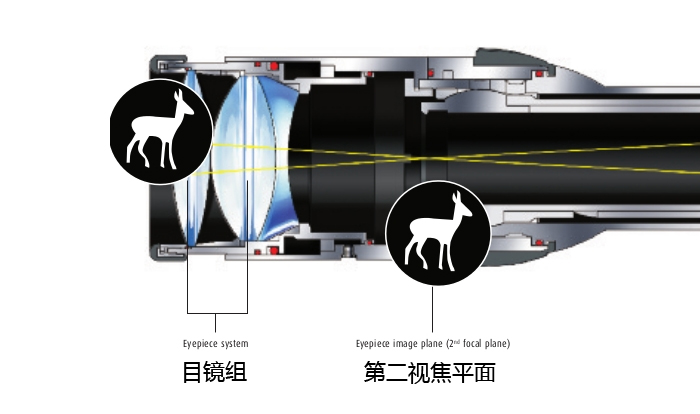

                      目镜系统              第二视焦平面



第二视焦平面在目镜组的焦点与正像系统的交汇处,第二视焦平面如果安装分划板,

                分划板中心也会位于这个交汇点处。

分划板后置式的瞄准镜优缺点:

优点是:由于分划版在转像镜组后面,所以分划线在任何倍率,都是一样的粗细,不会受到倍率大小变化的影响,在出厂前,工厂会将测距分划定在某个倍率,一般是在最低倍时,具有测距能力,在高倍时,只起到放大的作用.另外,这种分划板不会因为放大作用而对人的视觉造成影响,即使有小的瑕疵也不会感觉到.

这种瞄具的缺点是:,所以当倍率放大时,分划线不受倍率的变大或变小的影响,所以一但倍率变化后,原有的测距点或弹道修正点将失去作用.

另外,当瞄准镜的分划板有中心点理十字交叉点不同心时(这属于分划板质量问题),即使瞄准镜的转像系统加工和装配的相当精确,仍会产生变倍偏差。

分划后置瞄准镜优缺点掺半.目前主要是民用镜上使用较多.军用镜早年也以后置式为主,但是这几年也开始向前置式转向,并且也有前置和后置组合式的瞄具,即前置分划进行测距,后置分划线在则不受影响,只起到中心点的瞄准作用.
