SKWOPTICS-035型
红外瞄准镜 使用维护说明书
目录
1 概述 1
2 构造与工作原理 1
2.1 构造 1
2.2 工作原理 2
3 主要性能和技术参数 2
3.1 探测器 2
3.2 光学性能 2
3.3 电气性能 3
3.4 重量（含连接座、电池） 3
3.5 准星要求 3
3.6 图像质量 3
3.7 识别距离 3
3.8 可靠性 3
3.9 测试性 4
3.10 人机适应性 4
3.11 环境适应性 4
3.12 维修性 4
3.13 保障性 4
3.14 电磁兼容性 4
3.15 安全性 5
4 包装与标志 5
5 安装调试 5
5.1 电池安装 6
1.1 枪瞄装卡 6
2 使用操作 7
2.1 镜头盖的使用 7
2.2 目镜的使用 7
2.3 按键说明 8
2.4 界面显示 9
6.5菜单 11
3 常见故障分析与排除........................ 20
8维修....................................... 21
8.1 更换镜头盖............................... 21
8.2 更换眼罩................................ 22
8.3 更换电池................................ 22
9 维护保养.................................. 23
9.1 电池充电................................ 23
9.2 镜头保养................................ 23
9.3 机身保养................................ 23
10 运输贮存................................. 23
11 使用注意事项汇总......................... 24
SKWoptics-035型红外瞄准镜（以下简称“枪瞄”）采用手动调焦光学镜头，是一款低成本、轻型红外观瞄装备。通过镜枪连接座可适配大部分枪型，用于夜间对 400米内的单个人员目标进行观察。具有全天时、体积小、重量轻、安装简单、操作便捷等特点。
枪瞄工作在红外波段，其成像特点较白光瞄准镜有显著优势，在现代战场具有重要意义。首先，所有物体均向外辐射红外
线，枪瞄可将红外辐射转化为电信号，经过处理后形成数字图像， 通过目镜显示出来，可全天时工作；其次，红外线波长大于可见光波长，其透烟雾能力远强于可见光，可有效透过战场烟雾识别目标；最后，枪瞄显示的图像是目标与环境之间的温度差异，不受可见光伪装的影响，能够更好地识别目标。
2 构造与工作原理
枪瞄由物镜组件、非制冷红外机芯、中壳组件、目镜、电
池等组成，如图 1所示。备附件及保养工具包括眼罩、镜头盖等。随机文件包括合格证、使用维护说明书和装箱清单等。
2.1 工作原理

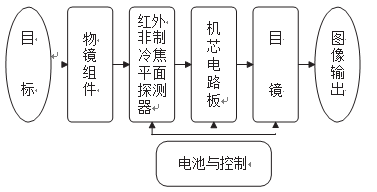

SKWoptics-035 型红外瞄准镜的基本工作原理，如图 2 所示。
目 标 物 镜组件 红外 非制冷焦平面探测器 图 像输出 电池与控制 镜 目 机芯电路板
图 2 SKWoptics-035 型红外瞄准镜工作原理图
SKWoptics-035 型红外瞄准镜通过镜枪连接座安装到对应的枪型；目标的红外辐射通过物镜组件聚焦到红外非制冷焦平面探测器的敏感元上，经过热电转换，生成可处理的电信号；机芯电路板进行电信号的预处理，并转换成数字图像信号；再对数字图像信号进行非均匀性校正、盲元替代、图像增强、亮度对比度调节、菜单、界面信息叠加后输出至目镜，辅助射手实现精准射击。
b）物镜焦距：35mm； c）物 镜 F 数 ：F1.0； d）视场：≥ 17°×14°； e）眼点距离：≥ 25mm； f）视度范围：-5~+3屈光度；
g）最小可分辨温差（MRTD）：≤500mK（全温区）。
a）选用 18650型锂电池； b）功耗≤ 2.3W；
c）连续工作时间（常温）≥8小时； d）对外接口：XXXX、PAL制模拟视频。
790±10 克。
a） 准星调节范围：≥ ±100密位；
b） 准星调节精度：≤ 0.5密位。
a） 开机稳定时间：≤ 1分钟；
b） 图像质量好（观瞄舒适、层次感强），开机稳定后 30分钟内不需要校正，可保持红外图像质量稳定；
c）1/2中心视场内无连续坏点。
大气能见度不低于 10千米，湿度不高于 65％，目标与环境背景温差不高于 6℃条件下对直立单个人员目标识别距离≥ 400
米，对小型车辆识别距离≥ 1000 米。
3
a） 寿命：满足实蛋射击 5000发要求后，能够正常工作，且图像质量合格；
b） 平均故障间隔时间（MTBF）≥500小时；
c）功能按键寿命≥ 3000次； d）具有反接保护和电池过放电保护措施。
a）具有开机自检功能，能够检测探测器响应是否正常、存储器读取是否正常、电池电量是否正常等；
b）具有检测接口，便于读取故障信息。
3.10 人机适应性 a）手轮大小与位置合适，易于操作； b）调焦所需力量适中，可单手顺畅操作；
c）电池安装与拆卸方便；
d）显示界面布局合理，能够显示电量、准星等； e）具有防止意外关机的保护功能。
a）具有良好的抗振动、耐温度冲击、湿热、防水、防尘性能， 镜内防霉菌；
b）工作温度：-40℃～ 50℃； c）存储温度：-50℃～ 60℃。
基层级平均故障修复时间（MTTR）≤0.5小时。
配备必要的备附件、使用维护说明书等。
符合 XXX151B-20XX《XX设备和分系统电磁发射和敏感度
4
要求与测量》中的 XX103 及 XX101 的要求。
4 包装与标志
a）眼罩具有夜间使用防漏光措施； b）图像校正为无声校正。
|
产品 |
红外瞄准镜 |
1具 |
|
18650 锂电池 |
4节 | |
|
连接座 |
1个 | |
|
包装箱 |
1个 | |
|
备附件 |
目镜罩 |
1个 |
|
镜头盖 |
1个 | |
|
文件 |
质检报告 |
1份 |
|
产品合格证 |
1份 | |
|
使用维护说明书 |
1份 | |
|
装箱清单 |
1份 |
